Vapo Hausanschlussprüfsystem​​

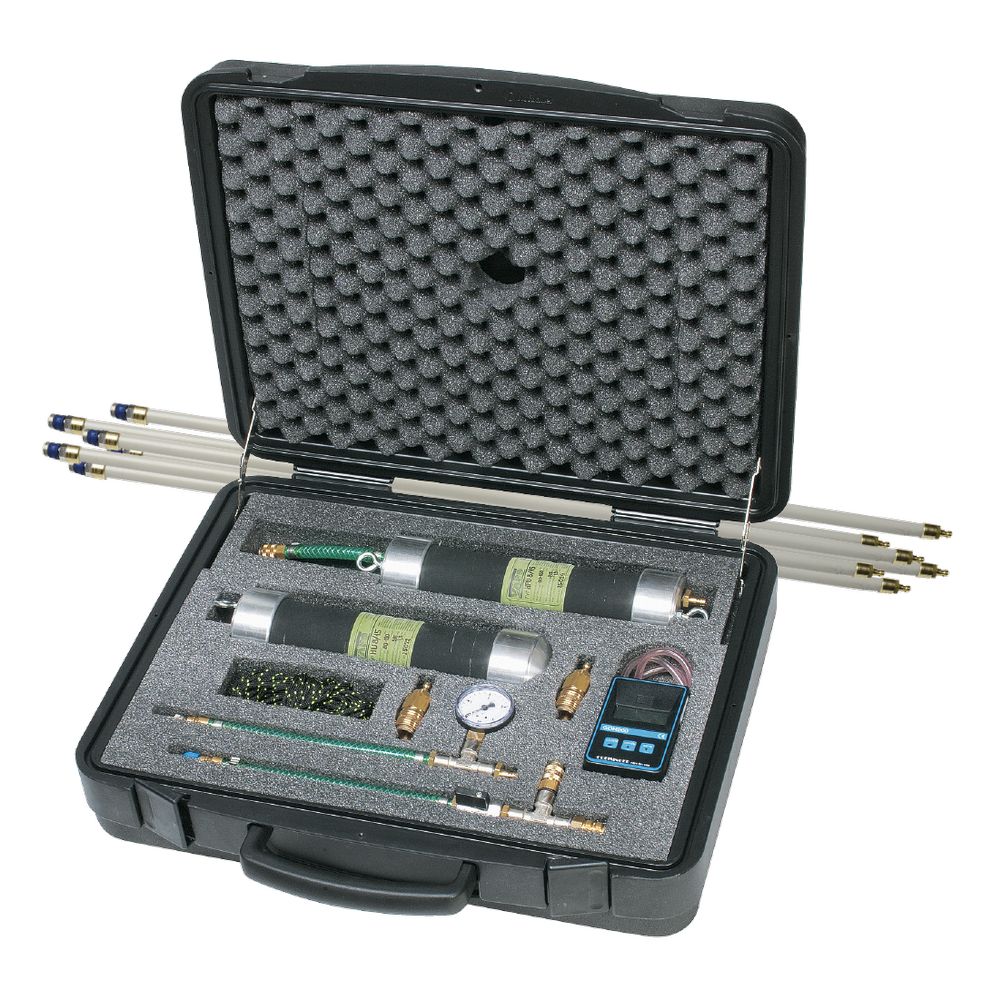

Rohrprüfysystem DS 8/15

für Rohre von 80 – 150 mm

Dieses Prüfset eignet sich für Dichtheitsprüfungen der Rohrleitungen von 80 – 150 mm Nennweite mit Luft.

Sowohl gerade Rohrabschnitte als auch Bögen und Knieröhren bis zu 90° sind prüfbar.

Das Set beinhaltet ein digitales Manometer, sowie alle für Dichtheitsprüfungen nach DIN EN 1610 erforderlichen Armaturen und Zubehörteile.

Prüfysystem DS 8/15
mit Digitalmanometer

komplett mit Messgerät für Dichtheitsprüfung mit Luft nach DIN EN 1610, bestehend aus:

  • 1 Prüfdichtkissen HPU 8/ 15
  • 1 Dichtkissen HU 8/ 15
  • 1 Befüllarmatur mit Manometer 0 – 4 bar
  • 1 Prüfarmatur für Dichtheitsprüfung mit Luft
  • 5 Schiebestangen 2,0 m lang
  • 1 Schiebestange   1,0 m lang
  • 2 Schiebestangen 0,5 m lang
  • 1 Halteseil 10 m lang mit Karabiner
  • 1 Transportkoffer
  • 1 Digital – Manometer mit Schlauch

Art.Nr. 512706

Prüfysystem DS 8/15
ohne Digitalmanometer

komplett ohne Messgerät für Dichtheitsprüfung mit Luft nach DIN EN 1610, bestehend aus:



  • 1 Prüfdichtkissen HPU 8/ 15
  • 1 Dichtkissen HU 8/ 15
  • 1 Befüllarmatur mit Manometer 0 – 4 bar
  • 1 Prüfarmatur für Dichtheitsprüfung mit Luft

Art.Nr. 512702

nach oben

Zubehör und Ersatzteile DS 8/15

Prüfdichtkissen HPU 8/15, 1,5 bar
Art.-Nr. 512710

Dichtkissen HU 8/15, 1,5 bar
Art.-Nr. 512715

Befüllarmatur Manometer 0-4 bar
Art.-Nr. 512720

Prüfarmatur für die Dichtheitsprüfung mit Luft
Art.-Nr. 512725

Digitalmanometer mit Schlauch
Art.-Nr. 512730

Schiebestange für Hausanschluss-Prüfsystem

Länge 2,0m    Art.-Nr. 512735
Länge 1,0m    Art.-Nr. 512740
Länge 0,5m    Art.-Nr. 512745

Halteseil 10 m lang mit Karabinerhaken
Art.-Nr. 512730

Transportkoffer
Art.-Nr. 512707

nach oben

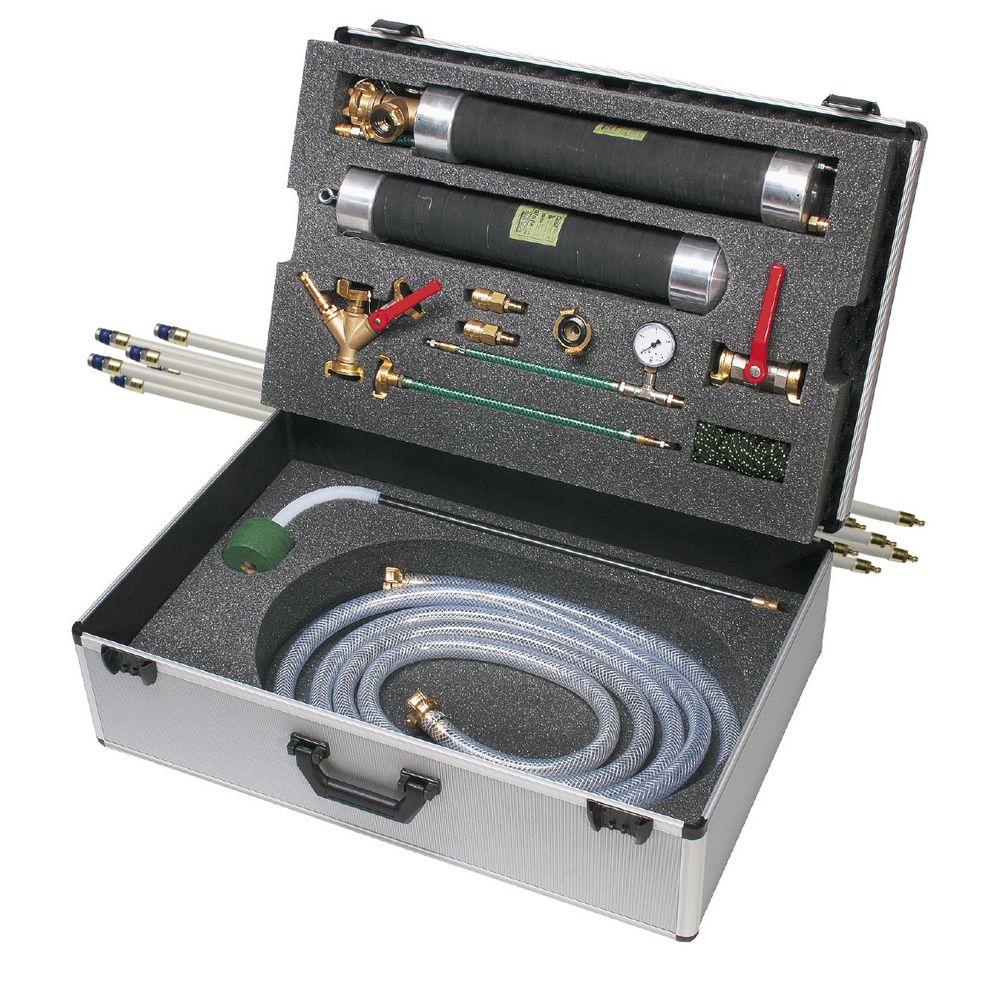

Hausanschluss Rohrprüfsystem
DS 10/20

Dieses Prüfset eignet sich für Dichtheitsprüfungen der Rohrleitungen von 100 – 200 mm Nennweite mit Luft und Wasser. Sowohl gerade Rohrabschnitte als auch Bögen und Knieröhren sind prüfbar. Das Set beinhaltet alle für Dichtheitsprüfungen nach DIN EN 1610 erforderlichen Armaturen und Zubehörteile (Meßgerät excl.)

Art.-Nr. 512707

Inhalt Dichtheitsprüfsystem nach Din EN 1610 (Luft und Wasser):



  • 1 Prüfdichtkissen HPU 10/20
  • 1 Dichtkissen HU 10/20
  • 1 Befüllarmatur mit Manometer 0 – 4 bar
  • 1 Sicherheitsarmatur 300 mba für Luftprüfung
  • 4 Schiebestangen 2,0 m lang
  • 1 Schiebestange   1,0 m lang
  • 2 Schiebestangen 0,5 m lang
  • 1 Halteseil 10 m lang mit Karabiner
  • 1 Transportkoffer
  • 1 Entlüftungs- u. Prüfschlauch 5 m lang mit GK – Kupplung
  • 1 Absperrhahn G 1″ mit GK – Kupplung
  • 1 Schwimmer
  • 1 Druckluftadapter für Luftprüfung
nach oben

Zubehör und Ersatzteile DS10/20

Prüfdichtkissen
HPU 10/20, 1,5 bar
Art.-Nr. 512765

Dichtkissen HU 8/15, 1,5 bar
Art.-Nr. 512770

Befüllarmatur Manometer 0-4 bar
Art.-Nr. 512775

Entlüftungs- und Prüfschlauch 5 m lang mit Kupplungen
Art.-Nr. 512780

Absperrhahn G 1″ mit Geka – Kupplung
Art.-Nr. 512785

Schwimmer
Art.-Nr. 512790

Sicherheitsarmatur 300 mbar für Luftprüfung
Art.-Nr. 512795

Druckluftadapter für Luftprüfung
Art.-Nr. 512800

Schiebestange für Hausanschluss-Prüfsystem
Art.-Nr. 512805 Länge 2,0m
Art.-Nr. 512810 Länge 1,0m
Art.-Nr. 512815 Länge 0,5m

Halteseil 10 m lang mit Karabinerhaken
Art.-Nr. 512820

Adapter für digitales Manometer
Angebot

Reduzierung MINI/V – 7,2/R
Angebot

Transportkoffer
Art.-Nr. 513825

nach oben
zurück zur Übersicht

Druckprüfgeräte HA 603 & Thermoschnelldrucker TD 100

Für Dichtheitsprüfung mit Luft gemäß DIN EN 1610.

Daraufhin werden Prüfdruck und Prüfzeit automatisch vom Gerät vorgegeben.  Der Benutzer gibt den Rohrdurchmesser in das Gerät ein und wählt ein geeignetes Prüfverfahren. Der anschließend gemessene Druckabfall, gibt Aufschluss über die Dichtigkeit des Rohrabschnittschnitts.

In der Software für die Protokollerstellung kann das eigene Firmenlogo mit Adresse hinterlegt werden das danach automatisch auf jedem Protokoll erscheint!

Anwendung:

  • – Messungen an Gasleitungen und Komponenten nach DVGW TRGI 2018
  • – Belastungs-, Dichtheits- und Gebrauchsfähigkeitsprüfung
  • – Gasreglerprüfung
  • – Messungen an Trinkwasserleitungen nach DIN EN 806
  • – mit Luft
  • – mit Wasser in Verbindung mit dem Wöhler SC 660 Smart Connect
  • – Messungen an Abwasserleitungen nach DIN EN 1610
  • – Loggermessungen
  • – Ortung von metallischen Leitungen mit Lokator Wöhler L 200
  • – Viele weitere Druck- und Temperaturmessungen

Zubehör:

  • – Kunststoffkoffer
  • – Anschlussschlauch
  • – Protokollsoftware

Für Preisanfrage bitte auf die Artikelnummer klicken!

Thermopapierdrucker zur Verwendung mit HA 603 Druckprüfgerät

Druckprüfgerät & Zubehör
BezeichnungArt.-Nr.
Druckprüfgerät HA 603512680
Thermoschnelldrucker TD 100512685
Thermopapier512685
Für Preisanfrage bitte auf die Artikelnummer klicken.
