Ortungsgeräte​

Ferromagnet-Ortungsgerät

Maggie Magnetic Locatorie

Maggie ist ein Magnet-Ortungsgerät mit Pistolengriff, das Sensitivität und Präzision mit einhändiger Bedienung und visuellen Anzeige kombiniert.

Preisanfrage Art.-Nr. 560245

Höchste Sensitivität durch HeliFlux®-Sensoren
Die einzigartigen, patentierten HeliFlux-Magnetfeldsensoren von Schonstedt bieten eine wesentlich höhere Sensitivität als übliche Ringkernsensoren, die die meisten anderen Hersteller verwenden. Sie verleihen Schonstedt-Produkten einen klaren Vorteil bei der Suche nach tief vergrabenen Gegenständen und der exakten Bestimmung der Form von Versorgungseinrichtungen.

Ergonomisch und robust

Staub- und wasserfest (Schutzklasse IP54)
Wasserfestigkeit lässt die Benutzer ihre Suche nach eisenhaltigen Metallgegenständen auch bei schlechtem Wetter und unter dünnen Schneedecken und im Flachwasser fortsetzen!

Einfacher Austausch der Batterie
Magnet-Ortungsgeräte von Schonstedt verbrauchen nur wenig Batteriestrom.

Expandierende Balkenanzeige zeigt Polarität (positiv oder negativ) und relative Signalstärke an
Unsere Balkenanzeige unterstützt Sie, die genaue Form und Position der Endpunkte der unterirdischen eisenhaltigen Gegenstände zu erfassen, um so überflüssiges Ausgraben und falsche Ortungen zu vermeiden

Modulare Bauweise und Hochleistungskomponenten
Design und Konstruktion unserer Magnet-Ortungsgeräte machen sie zu einer seltenen Kombination aus Hochleistung, Robustheit und gleichzeitig unkomplizierter Wartung und Reparatur, was wiederum zu niedrigen Gesamtbetriebskosten führt.

inkl. Zubehör
Weichschalenkoffer und Schlinge für Tragekomfort auf unebenem Boden – die Hände bleiben frei

7-Jahre-Garantie
Benutzer von Schonstedt-Produkten können sich der geringen Gesamtkosten Ihrer erworbenen Geräte sicher sein, denn für sie gilt eine siebenjährige Garantie. Einige andere Hersteller bieten eine Garantie von zwei Jahren, die meisten aber nur von einem Jahr

Technische Daten

  • Ausgangssignale: Audio und Visuell
  • Lautstärke: 3 Stufen
  • Batterie: Eine 9Volt Batterie
  • Betriebsdauer: 24 Stunden (Bei Aussetzbetrieb)
  • Gesamtlänge: 83 cm
  • Gewicht: 1,2 Kilo

Preisanfrage Art.-Nr. 560245

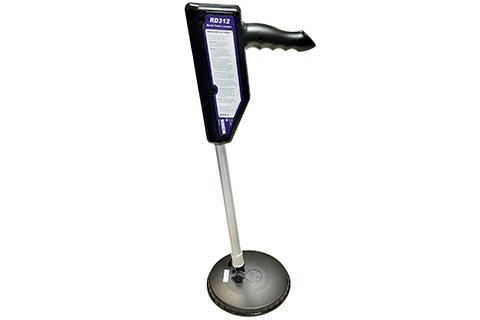

Metallsuchgerät

Modell RD312

Dieses Metallortungsgerät ist die preiswerte Alternative zum RD316 zur Ortung größerer Metallteile.

Eigenschaften

  • präzise
  • robuste
  • wetterfest
  • einfach zu bedienen
Ortungstiefen:
  • Schiebekappen bis zu ca. 20 cm Tiefe
  • Schachtdeckel bis zu ca. 40 cm Tiefe
  • Abdeckung von Kabelschächten bis zu ca 40 cm Tiefe
  • Edelstahl- Vermessungsnägel in Oberflächennähe
Branchen:
  • Tief- und Straßenbau
  • Rohrleitungsbau
  • Wasserversorgung
  • Gasversorgung  auch als Zweitgerät, falls Gestängesuchgerät vorhanden)
  • Telekommunikation
  • Industrie
  • Städte und Kommunen

Technische Daten

  • Maße 97 x 24 x 6 cm
  • Gewicht 1,1 kg
  • Batterien 1 x 9V-Block
  • Garantie 12 Monate
RD312                  Art.-Nr. 560435

Gerätetasche    Art.-Nr. 560440

Prospekt RD312 zum Download

Rohrortungssystem

Modell RD7200 DL

Das Rohr-Ortungs-System RD7200 DL mit ergonomischem Design verfügt über einen ausgezeichneten Empfänger.Eigenschaften und Anwendung
  • 28% leichter als Vorgängermodell RD4000DL
  • entspricht Umweltnorm IP54
  • hochauflösendes LCD-Display mit Hintergrundbeleuchtung,
  • Anzeige Milliampere- und Tiefe
  • sehr gute Signalfilterung
  • Nutzung auch in stark elektromagnetischen Störfeldern möglich
  • Ortung von aktiven und passiven Frequenzen und von 3 verschiedenen Sonden-Signalen (Wasserleitungsfinder)
  • für Anwendungen, außerhalb der Standard-Ortungstechnologien
  • Ortung von Rohrleitungen aus Gusseisen, Plastik (PE), Ton, Glasfaser, Beton, Stein
  • Peak-Abstandspfeile führen zur zentralen Rohr-/Kabelachse (Audio und Visuell)
  • Sondenortung mit 5 verschiedenen. Sondenfrequenzen 512Hz, 640Hz, 8kHz, 33kHz, 65kHz
  • passive Signalsuche (Strom, Radio, CPS)
  • geringer Stromverbrauch (2 x 1,5 VD-Batteriezellen)

Technische Daten

Prospekt RD7200 DL zum Download

Preisanfrage RD7200 DL incl. Tasche     Art.-Nr. 560542

Zubehör für RD7200 DL

TX 1 Sender:
Aktive Frequenzbandbreite: 256 hz bis 200 kHz, Signalleistung: 1 Watt
Art.- Nr. 560845

TX 5 Sender:
Aktive Frequenzbandbreite: 256 hz bis 200 kHz, Signalleistung: 5 Watt

Art.- Nr. 560850

TX 10 Sender:
Aktive Frequenzbandbreite: 256 hz bis 200 kHz, Signalleistung: 10 Watt
Art.- Nr. 560855

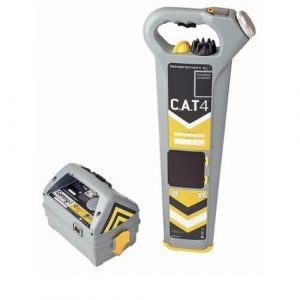

Kabelortungssystem

C.A.T.4+ / Gennny 4

Kabelortung der neuesten Generation

Eigenschaften

  • Avoidance Modus
    erkennt alle Ortungssignale incl. Strom- und Radiosignale
  • Genny Modus
    erkennt das vom Genny-Sender ausgesendete Signal
  • Stromsignal
    erkennt Signale, die vom Stromnetz ausgesendet werden an jeder Art von Kabel und Rohren
  • Radiosignal
    erkennt Signale von Radiosendern entlang unterirdischer Kabel und Rohre
  • StrikeAlert
    warnt mit einem Stern-Blink-Symbol und Trillerton, wenn ein flach verlegtes Kabel oder Rohr geortet wird (Minderdeckung). Im Radio-Modus ist der StrikeAlert nicht aktiviert.
Optional Genny4-Sender
Ein Ortungssignal kann mittels des Genny4-Senders aktiv in Rohre und Kabel eingespeist werden. Dieses Signal wird per C.A.T.4-Empfänger geortet. Der Einsatz des Genny-Senders wird dringend empfohlen, da passive Strom- oder Radiosignale oft nicht erkannt werden.


C.A.T.4+   Art.-Nr. 560436

Technische Daten

  • Betriebstemperatur -20°C bis +50°C
  • Schutzart IP54
  • Tiefengenauigkeit Leitung: +/-5%
    Toleranz ab 0,1 m bis 3 m


Kabelortungssystem

Super C.A.T.4+ für Profis

Zur Ortung von KKS-geschützten Rohren, Sonden, Telekommunikation- , Strom- und Netzkabel

Erhöhte Sicherheit durch weniger „Treffer“!

Super C.A.T.4 ortet eine umfassend aktive Frequenzen. Hohe Frequenzen (z.B. 131 kHz oder 65 kHz) lassen sich zur Ortung an hochohmigen Einrichtungen, wie Telekom-Kabel, oder gut isolierten Rohrverbindungen nutzen. In Umgebungen mit hoher Impedanz, sollte der T1-131 mit der höheren Frequenzreihe eingesetzt werden.

 Eigenschaften

  • Dynamischer Überlastungsschutz
    ausfiltern von Interferenzen in der Nähe von Umspannwerken und Hochspannungsleitungen, störungsfreies Arbeiten.
  • StrikeAlert™
    warnt mit einem Stern-Blink-Symbol und Trillerton bei flach verlegtem Kabel oder Rohr (Minderdeckung). Im Radio-Modus ist der StrikeAlert nicht aktiviert.
  • Automatische Trefferanzeige
    Erfassung und Anzeige der Tiefe von aktiven Leitungen und Sonden, (abhängig von äußeren Gegebenheiten)
  • Real Sound
    unterschiedlicher Signalsound je nach erkannter Leitung


Technische Daten

Prospekt Super C.A.T.4 zum Download

Super C.A.T.4+    Art.-Nr. 560830

Zubehör optional
  • Signalsonden
    zur Ortung von nicht-metallischen oder Guss-Rohren. Erkennt Verlauf und Tiefe sowie die präzise Position von Blockaden.
  • FlexiTrace
    Die Verbindung eines T1 mit dem FlexiTrace (Schiebeaal) ermöglicht ein kontinuierliches Signals aus nicht-metallischen Rohren und Kanälen.
  • Signal-Sindezangen
    Sichere Übertragung eines T1-Signals auf ein Rohr oder Kabel mit Durchmesser bis 220mm / 8.5″ ohne Versorgungsunterbrechung
  • Koppeladapter
    Kopplung des Sendersignals auf ein spannungsführendes Kabel oder Steckdose (sicherste Methode zur Ortung in einer Straße)

Sonden

Sendezange 100 mm für TX- Sender: Zur Verwendung mit Sendern TX 1, TX 5 & TX 10
Art.- Nr. 560857
Super Kleinsonde – wasserdicht
Für die Ortung von kleinen Leitungen, bis 4,5 m Tiefe, Ø 18 mm, Länge 83 mm, Signal als Dauerton,
2 x 1,4 V Knopfzellen für 5 Stunden Betriebszeit
Art.-Nr. 560545

Standardsonde – wasserdicht (ehem. Kanalsonde)
Für den täglichen Gebrauch in Kleinkanälen und Hausanschlüssen bis 5 m Tiefe, Ø 39 mm, Länge 105 mm, Signal als Dauerton, 1 x 1,5 V Alkaline für 20 Stunden Betriebszeit

Art.-Nr. 560550
Art.-Nr. 560551 (512 Hz)

Kanalsonde – wasserdicht (ehem. Ultrasonde)
Für den Einsatz in Hauptkanälen, bis 8 m Tiefe, Ø 64 mm, Länge 168 mm, Signal als Dauer- oder Pulston, 1 x 9 V Blockbatterie für 15 Stunden Betriebszeit
Art.-Nr. 560555

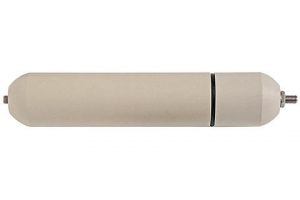

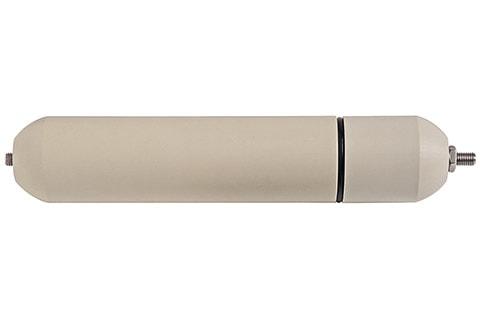

Super Sonde – wasserdicht
Für den Einsatz in Tiefkanälen, bis 15 m Tiefe, Ø 64 mm, Länge 318 mm, Signal als Dauer- oder Pulston, 1 x 9 V Blockbatterie für 5 Stunden Betriebszeit
Art.-Nr. 560560
